Entity Framework - что такое EDM?

Если вы решили познакомится с Entity Framework то термин Entity Data Model будет, пожалуй, первым, с чем придется столкнуться:

В основу архитектуры Entity Framework положены две основные концепции. Первая, и основная из них - Entity Data Model, вторая – Entity Client. Причем между ними есть некоторые противоречия. Как и почему они возникли - тема отдельного разговора, а сегодня я хочу рассказать об Entity Data Model (EDM).

EDM - это фундамент на котором возведено все здание Entity Framework (EF). EDM - это также та вещь, которая отличает EF от множества других ORM движков. Обычно ORM движки опираются на объектную модель приложения в виде классов, и предоставляют различные механизмы маппинга классов домена приложения на таблицы в реляционной БД. Для этих целей используются либо Xml манифесты (описания), либо характерный для .Net механизм атрибутов. Т.е. фактически обычно ORM движки используют метаданные в виде описания маппинга объектов на реляционные структуры. EF помимо описания маппинга вводит описание объектной модели, которое называется Conceptual Model, и реляционной модели - Storage Model. Таким образом EDM состоит из трех частей:
  • Conceptual schema

  • Storage schema

  • Mapping specification

Все это хранится в Xml файле с расширением edmx. Интересно, что судя по XML схеме, один edmx может содержать несколько экземпляров концептуальных схем, схем БД и спецификаций маппинга (только вот дизайнер в 2008 студии всего этого не поддерживает).

Для чего это сделано? Во-первых, во имя давней идеи отделения логического слоя домена приложения от слоя хранения данных. Действительно, в EF сущностях, которые представлены классами, генерируемыми по Conceptual Schema ничего не напоминает о БД. Кстати, атрибуты, которыми помечены эти классы и их свойства, предназначены вовсе не для обеспечения маппинга на БД, а для связи классов с сущностями концептуальной модели. В документации EF неоднократно подчеркивается, что концептуальная модель может разрабатываться отдельно от модели БД, и при этом несколько различных приложений каждое со своей концептуальной моделью могут маппироваться на одну и ту же модель БД (в рамках нескольких EDM, конечно). Справедливо и обратное: модель БД может изменяться отдельно от концептуальной модели (в определенных пределах, конечно).

Во-вторых, EF вводит дополнительный слой абстракции в виде концептуальной модели. Подобно тому, как WCF предлагает новую парадигму разработки «contract first», при следовании которой сначала определяется контракт сервиса и данных а затем их реализация, так EF предлагает парадигму «model first». Сначала разрабатываем концептуальную модель, которая суть модель домена приложения, а уже классы по этой модели автоматически будут сгенерированы инструментами EF. Концептуальная модель разрабатывается в привычных объектных терминах: сущности (entities), отношения наследования (inheritance and hierarchу), ассоциации (associations). Есть и специфические вещи, которые не дают нам забыть, что EF это все-таки ORM и где-то там внизу существует база данных. К таким вещам относится EntitySet и AssociationSet – логические контейнеры для сущностей и ассоциаций одного типа. Если сущности (entity) соответствует класс C# или тип, то EntitySet - это коллекция объектов. Важно отметить, что свой EntitySet полагается не каждой сущности. Для иерархии сущностей связанных наследованием существует только один EntitySet соответствующий корневой родительской сущности.

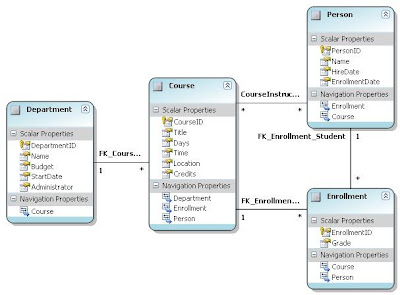

Для создания и редактирования EDM в VS2008 есть визард и дизайнер.

К сожалению, с дизайнером пока (beta3) связано большое количество багов. К тому же дизайнер поддерживает не все возможности EDM, в частности в дизайнере нельзя создать ComplexType и задать его в качестве Scalar Property сущности. Надеюсь это временные трудности.

Плохо другое. Как я уже говорил, наличие EDM вроде-бы ненавязчиво подталкивает нас к использованию сценария разработки «model first». Разрабатываем модель сущностей домена приложения и их связей, затем разрабатываем структуру БД ориентируясь уже на готовую модель домена и особенности конкретной БД, а затем описываем маппинг сущностей домена на объекты БД. А все исходники генерируются автоматически. Так вот, если вы попробуете так работать при помощи имеющихся инструментов VS2008, то у вас ничего не получится. Можно создать пустую модель при помощи визарда. Можно создать в нем сущности, их свойства и связи при помощи дизайнера, хотя это очень не удобно (в аналогичных дизайнерах SQL2005 все гораздо удобней). Но когда дело дойдет до описания схемы БД (Storage schema), вам придется иметь дело с голым XML. Существующий визард «Update model from Database» одновременно с загрузкой Storage schema удалит все незамапленные сущности, т.е. всю вашу работу. Поэтому пока более предпочтительным выглядит другой сценарий. Сначала создаете БД (или берете готовую). Натравливаете на нее визард создания EDM, а затем редактируете уже готовые сущности, описываете наследование сущностей (дизайнер это позволяет), редактируете свойства и правите маппинг.

Роль EDM не ограничивается design time и генерацией классов по xml описаниям сущностей в модели. EDM используется и в runtime. В ранних CTP соответствующие XML файлы помещались студией после компиляции проекта в TargetDir рядом с файлом сборки. В beta 3 появилась возможность указать в свойствах дизайнера EDM куда помещать метаданные: как и прежде в файлы, либо в ресурсы сборки. Первый вариант удобен тем, что позволяет изменить маппинг и схему БД без перекомпиляции сборки (до известных пределов конечно). Второй вариант позволяет избавиться от csdl ssdl и msl файлов при развертывании приложения. Способ размещения файлов влияет на формат строки подключения EF. Впрочем, ничто не мешает нам комбинировать оба спсоба: при компиляции разместить EDM в ресурсы сборки, а в последствии, при необходимости изменить, к примеру, маппинг можно выпустить отдельный msl файл и соответствующим образом изменить строку подключения.

На сегодня все. Подробный разбор формата отдельных частей EDM и способов маппинга (особенно) требует отдельного довольно объемного описания.
